37,5kva yksivaiheinen padasiinnitteinen muuntaja

TuoteKuvaus

37,5kva yksivaiheinen tyynymuuntaja, on kompakti ja suljettu rakenne, joka on suunniteltu ulkoasennukseen.

TRANSpowerin Single Phase Pad-mount Distribution Transformerin nimellisteho on 10-500kva, jännite jopa 34,5 kv ja se on maadoitettu. Muuntaja on tiivis rakenne ja sen korkea- ja matalajännitetilat on asennettu vierekkäin kaapelin sisääntuloosastoon. Muuntajasäiliössä on suojakansi. Kaapelin sisääntuloosastossa käytetään ANSI /IEEE C57.12.28 mukaista riippulukkoa laitteen lukitsemiseen. Tehokkuusluokitukset täyttää/ylittää DOE 2016:n. Patjaasennettu muuntajan kotelotyyppi on peukaloinninkestävä ja tyynyllä lukittava nostokansi.

Saatavilla oleva tarjonta

Teholuokitus	10 kVA-500 kVA
Ensisijaiset jännitearvot	6kV, 10kV, 3kV, 2.4kV, 4.16kV, 7.2kV, 12kV, 13.2kV, 13.8kV, 14.4kV, 19.92kV, 24.94kV, 34.5kV
Toissijaiset jännitearvot	110V, 220V, 440V, 380v, 480V, 120V, 415V, 400/230V, 240/120V, 208/120V, 480/277V
HV Tap Range	±2 × 2,5 % tai muita
Yhteystyyppi	Delta/Wye
TYYPPI	Pehmustettu, lokerotyyppinen
Käämitysjohdin	Kupari tai alumiini
Ylijännitesuojat	Korkeajännitteiset kyynärpään ylijännitesuojat, mukana vaatimuksen mukaan
BIL	30-150
Standardit	IEC60076, ANSI, IEEE, DOE, CSA, NEMA, UL
Tehokkuusstandardit	Täyttää DOE 2016 -standardit, täyttää CSA-standardit Täyttää ANSI/IEEE-standardit
Sovellus	Asuinalueet, hotellit, yhden perheen talot, puistot, maanalaiset jakelujärjestelmät
Öljyn tyyppi	Mineraaliöljy tai biohajoava luonnollinen kasviöljy, ei PCB-nestettä
Viimeistely Väri	Munsell™ 7.{1}} GY 3,29/1,5 Bell Green
Säiliö/kaappi/säiliön materiaali	Pinnoitettu teräs tai 304 ruostumaton teräs
Maalityyppi	Säänkestävä ja UV-suojattu epoksipinnoite ja pohjamaali
Kotelon luokitus	NEMA 3R säänkestävä johtokaappi, suljettu säiliö

37,5kva yksivaiheinen tyynymuuntaja Parametrit

Seuraava taulukko on Single Phase Pad-mount Distribution Transformerin vakioparametri. Jos tarvitset muita kapasiteetti- ja jännitetasoja, ota yhteyttä TRANSpoweriin saadaksesi tarkat tekniset parametrit ja tarjoukset.

Alla olevat tiedot ovat VAIN viitteellisiä.

10kva-500kva yksivaiheinen tyynymuuntaja
Nimelliskapasiteetti (kVA)	Korkea Jännite (v)	Pieni jännite (v)	Vektoriryhmä	Vakio	Oikosulkuimpedanssi (%)	Tehokkuus (%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE	1.8-4%	98.70
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

Testi & QC

Jokaisen 37,5 kva:n yksivaiheisen tyynyllä asennetun muuntajan valmistuksen jälkeen rutiinitestit/FAT suoritetaan ANSI/IEEE C57.12.90 ja C57.12 vaatimusten mukaisesti.00. Testiraportti on IEEE/CSA-standardien mukainen ja tehokkuus DOE 2016 -standardien mukainen.

Reititystesti tehtaallamme Kuvaus
Käämitysvastustesti
Eristyskestävyystesti
Jännitesuhteen virhetesti
Oikosulkuimpedanssitesti
Kuormittamaton häviö (watti) testi
Kuormitushäviö (watti) testi
Indusoidun jännitteen kestotesti
Erillinen lähdejännitteen kestotesti
Paineen eheystesti

Vakioominaisuudet

• Täyttää tai ylittää sovellettavat ANSI-, NEMA- ja RUS-standardit, mukaan lukien ANSI C57.12.00, C57.12.25 ja C57.12.28 (kotelon eheys ja viimeistelyjärjestelmät).

• Kruunattu säiliön kansi estää veden kertymisen.

• Irrotettava flip-top-huppu avautuu 180 astetta helpon pääsyn saavuttamiseksi ruostumattomasta teräksestä valmistetuilla saranatapeilla.

• Ulkoisesti kiinnitetyt korkeajännitteiset läpiviennit silmukkasyöttöä tai säteittäistä syöttöä varten.

• Ulkoisesti kiinnitetyt pienjännitekierreholkit.

• Automaattinen paineenalennuslaite sisäisille paineille.

• Pentapäällinen turvapultti riippulukolla (saatavana kuusikantinen pultti).

• NEMA-turvatarrat.

• Ulkoisesti kiristetut pienjänniteholkit.

• Säiliön maavarat.

• Laserkaiverrettu alumiininimikilpi.

• Öljyn täyttö/taso ylätulppa ja alempi tyhjennystulppa.

• Upotettu säiliön pohja.

• Sähköstaattisesti levitetty polyesterijauhemaalijärjestelmä, jossa on uretaanipäällysmaali ylivoimaiseen korroosiosuojaukseen.

• Irrotettava kynnys.

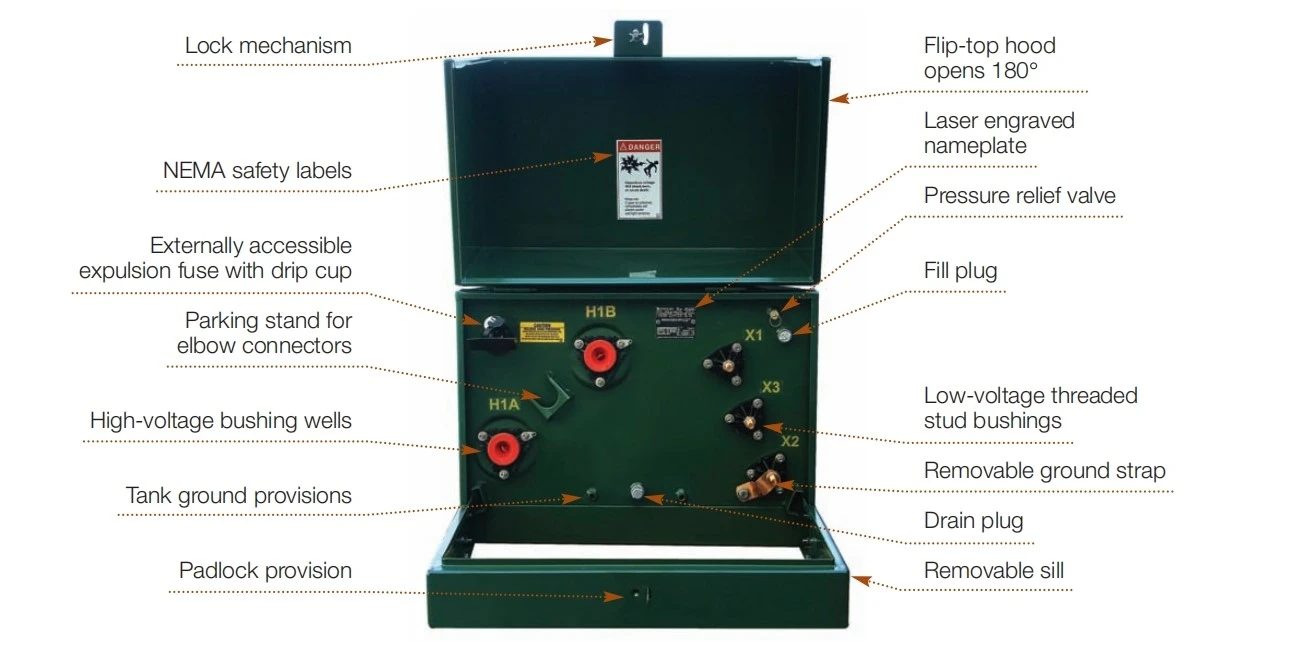

37,5kva yksivaiheinen padasitettu muuntajaHahmotella

product-1291-669

Rakenteet ja tarvikkeet

1. Nauhat peukaloinnin estämiseksi
2. Nostovaraus
3. Ovi
4. Automaattinen paineenalennuslaite
5.BAY-O-NET-sulake
6. Pysäköintistandardi
7. Nimikilpi
8.Matalajänniteholkki
9. Korkeajänniteholkki
10.Kaksoisjännitekytkin
11.Maadoitushihna
12. Irrotettava kynnys
13. Kelluva lukkotasku
